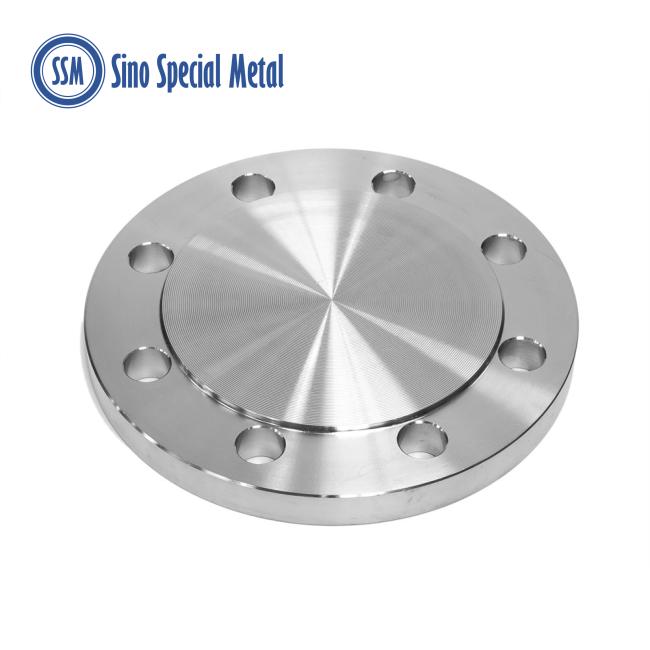

يتم تثبيت شفة عمياء (تسمى أيضًا "شفة لوحة الإغلاق") في نهاية نظام الأنابيب لإنهاء الأنبوب. لا يوجد بها ثقب مركزي (تجويف) ، لذلك لا يوجد تدفق من خلال الحافة. يمكن استخدام شفة مسدودة لعزل أنبوب أو صمام أو وعاء ضغط. يتوفر هذا النوع من الفلنجات بجميع الأحجام والفئات ، وقد يستخدم وجهًا مسطحًا أو مرتفعًا أو من النوع الدائري.
|
|
|
|

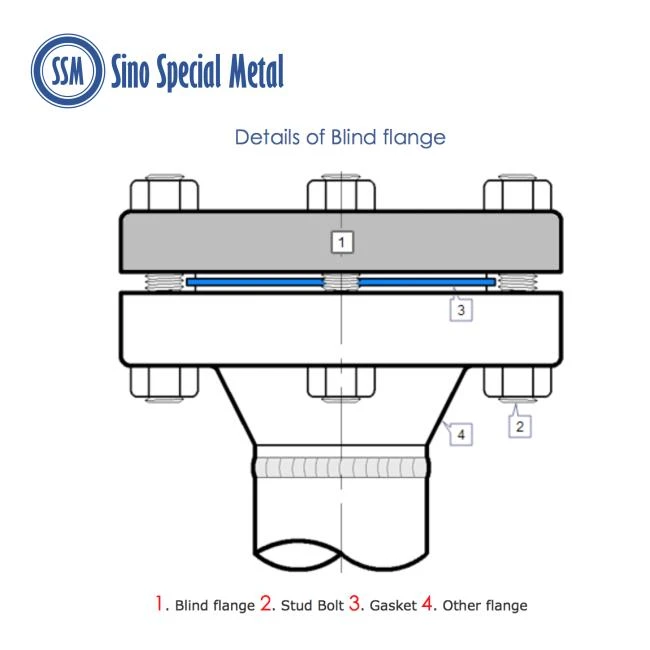

تفاصيل شفة أعمى: 1. شفة عمياء. 2. مسمار الترباس |
|
يمكن أن تحل الحافة العمياء محل غطاء اللحام التناكبي في حالة الحاجة إلى تمديد خط الأنابيب ، أو في حالة الحاجة إلى فحص الأنابيب (قم بإزالة الحافة العمياء للوصول إلى داخل الأنبوب). يمكن أيضًا استخدام هذا النوع من الفلنجات كنقطة وصول للقضيب في أنظمة الصرف. اعتمادًا على التطبيق ، يمكن حفر شفة مسدودة واستخدامها كحافة انزلاقية ، أو ضغطها واستخدامها كحافة ملولبة.
على الرغم من تصميمه البسيط ، إلا أن هذا النوع من الفلنجات مكلف نسبيًا.
تقنيات الاختبار غير المتلف (NDT)
لا تعد الحواف العمياء عادةً جزءًا من أي برنامج فحص روتيني غير تدميري (NDI). من الممكن قياس سمك الحافة المسدودة كإجراء وقائي ، ولكن هذا نادر الحدوث.
معايير ASME
يفصل معيار ASME B16.5 الأبعاد ومتطلبات التسامح للحافات العمياء.
المواصفات القياسية للشفاه المكفوفين
|
أبعاد |
ANSI B16.5 ، ANSI B16.47 Series A & B ، MSS SP44 ، ASA ، API -605 ، AWWA ، رسومات مخصصة |
|
مقاس |
1/2 بوصة (15 NB) إلى 48 بوصة (1200NB) |
|
فصل |
150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل ، 2500 رطل ، DIN قياسي ND -6 ، 10 ، 16 ، 25 ، 40 إلخ. |
|
DIN |
DIN2527 ، DIN2566 ، DIN2573 ، DIN2576 ، DIN2641 ، DIN2642 ، DIN2655 ، DIN2656 ، DIN2627 ، DIN2628 ، DIN2629 ، DIN 2631 ، DIN2632 ، DIN2633 ، DIN2634 ، DIN2635 ، DIN2636 ، DIN2637 ، DIN2638 ، DIN2636 ، DIN2637 ، DIN2638 |
|
بكالوريوس |
BS4504 ، BS4504 ، BS1560 ، BS10 |
|
نوع الوجه شفة |
الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل الدائري (RTJ) |
مواد ودرجات الشفاه العمياء
|
الشفاه الفولاذ المقاوم للصدأ للمكفوفين |
ASTM A 182، A 240 F 304، 304L، 304H، 316، 316L، 316Ti، 310، 310S، 321، 321H، 317، 347، 347H، 904L |
|
حواف دوبلكس وسوبر دوبلكس ستيل بليند |
ASTM / ASME A / SA 182 F 44، F 45، F51، F 53، F 55، F 60، F 61 |
|
الشفاه المصنوعة من الصلب الكربوني للمكفوفين |
ASTM / ASME A / SA 105 ASTM / ASME A 350، ASTM A 181 LF 2 / A516 Gr.70 A36، A694 F42، F46، F52، F60، F65، F706 |
|
شفرات عمياء من الصلب الكربوني بدرجة حرارة منخفضة |
ASTM A350 ، LF2 ، LF3 |
|
الشفاه سبائك الصلب للمكفوفين |
ASTM / ASME A / SA 182 & A 387 F1، F5، F9، F11، F12، F22، F91 |
|
شفرات من سبائك النحاس والصلب للمكفوفين |
ASTM SB 61، SB62، SB151، SB152 UNS No. C 70600 (Cu-Ni 90/10)، C 71500 (Cu-Ni 70/30)، UNS No. C 10100، 10200، 10300، 10800، 12000، 12200 |
|
حواف من سبائك النيكل للمكفوفين |
ASTM SB564، SB160، SB472، SB162 Nickel 200 (UNS No. N02200)، Nickel 201 (UNS No. N02201)، Monel 400 (UNS No. N04400)، Monel 500 (UNS No. N05500)، Inconel 800 (UNS No. N08800) ، Inconel 825 (UNS No. N08825) ، Inconel 600 (UNS No. N06600) ، Inconel 625 (UNS No. N06625) ، Inconel 601 (UNS No. N06601) ، Hastelloy C 276 (UNS No. N10276) ، سبيكة 20 (رقم UNS N08020) |
ASME B16.5 أنواع الشفاه المرتفعة المكفوفة المتاحة
|
شفة ذات وجه مرتفع أعمى |
أثار شفة الوجه المكفوفين |
|
ANSI B16.5 شفرات أعمى |
أبعاد شفة أعمى |
|
حواف ASME B16.5 BLRF |
ANSI B16.5 Class 150 Blind Flanges |
|
الفولاذ المقاوم للصدأ الفلنجات للمكفوفين الموردين |
شفة SS المكفوفين |
|
تاجر حواف صفيحة للمكفوفين |
ASME B16.47 Series A and B BLRF Flanges Exporter |
|
ANSI B16.5 فئة 150 حامل شفة BLRF |
موزعين ANSI 150 Blind Flange |
|
شفة من الصلب الكربوني للمكفوفين |
جودة عالية BLRF الشفاه المصنعة |
|
ASTM A182 الفولاذ المقاوم للصدأ BLRF شفة |
شفة مزدوجة الصلب أعمى |
|
سوبر دوبلكس الصلب المكفوفين شفة مزورة |
شفرات أنابيب النحاس والنيكل العمياء |
|
حواف BLRF من سبائك النيكل عالية |
Hastelloy Flat Face Blind Flanges Stockist |
|
حواف من التيتانيوم ASME B16.47 Series A و B BLRF |
شفرات Inconel للمكفوفين |
ANSI B16.5 تطبيق الشفاه العمياء
من المعروف أن ASME B16.5 Blind Flanges تقدم أداءً استثنائيًا ويتم تطويرها بشكل عام لتلبية المتطلبات. نحن نقدم مجموعة واسعة من الحواف المسطحة للمكفوفين من خلال شبكة عالمية من فروع حفظ المخزون. يتم استخدام Blind Flange في العديد من الصناعات مثل:
تستخدم الفلنجات الفولاذية المقاومة للصدأ في خطوط أنابيب النفط والغاز
تستخدم شفاه الوجه المرتفعة العمياء في الصناعة الكيميائية
تستخدم حواف سبائك الصلب BLRF في السباكة
تستخدم الفلنجات العمياء ذات الوجه المسطح في التدفئة
تستخدم فلنجات الأنابيب العمياء في أنظمة إمداد المياه
تستخدم فلنجات ANSI B16.5 في محطة توليد الكهرباء
تستخدم فلنجات اللوحة العمياء في صناعة الورق واللب
يستخدم Blind Flange في تطبيقات الأغراض العامة
