ما هو DIN EN 1092-1؟
DIN EN 1092-1 هو معيار أوروبي يحدد متطلبات الفلنجات الدائرية للأنابيب والصمامات والتجهيزات والملحقات. بعنوان "فلنجات ومفاصلها - فلنجات دائرية للأنابيب والصمامات والتجهيزات والملحقات، مخصصة PN - الجزء 1: فلنجات فولاذية."
تحدد هذه المواصفة القياسية أنواعًا مختلفة من الفلنجات، مثل الفلنجات الملحومة، والفلنجات المنزلقة، والملولبة، والمسدودة، وأبعادها، وموادها، وتقييمات الضغط. وهو يوفر إرشادات لتصميم وأبعاد ووضع العلامات على الفلنجات المستخدمة في أنظمة الأنابيب في جميع أنحاء أوروبا.
تشير تسمية "PN" في العنوان إلى معدل ضغط الفلنجات، والذي يرمز إلى "الضغط الاسمي". أنشأ DIN EN 1092-1 نظامًا موحدًا لتحديد الفلنجات داخل الاتحاد الأوروبي، مما يعزز الاتساق وقابلية التشغيل البيني في تصميم وتركيب أنظمة الأنابيب.
| EN 1092-1:2018 جدول 1- طرق التصنيع | ||||||
| نوع الشفة والياقة | مزورة (أ) | يقذف | صنع من شقة منتجات (لوحات) |
تشكيله من توالت أو أشرطة منظمة ومزورة المس المقطعي |
بينتاند ملحومة بالكهرباء أشرطة النموذج المس المقطعي أو الشريط (b,c,d,e) |
الضغط من ملحومة أو سلس الأنابيب أو خطوط العرض منتجات |
| 01 (شفة اللوحة للحام | نعم | لا | نعم | نعم | نعم | لا |
| 02 (شفة لوحة مفكوكة للأنواع 32-37) | نعم | لا | نعم | نعم | نعم | لا |
| 04 (شفة لوحة فضفاضة للنوع 34) | نعم | لا | نعم | نعم | نعم | لا |
| 05 (شفة عمياء) | نعم | لا | نعم | نعم | لا | لا |
| 11 (شفة عنق اللحام | نعم | لا | لا | نعم | نعم، لأكبر من أو يساوي DN700 | لا |
| 12 (لحام الحافة الانزلاقية المحورية | نعم | لا | لا | نعم | لا | لا |
| 13 (شفة مترابطة | نعم | لا | لا | نعم | لا | لا |
| 21 (شفة متكاملة) | نعم | نعم | لا | نعم | لا | لا |
| 32 (طوق لوحة اللحام) | نعم | لا | نعم | نعم | نعم | لا |
| 33 (أنبوب نهاية ملفوف) | نعم | لا | نعم | لا | نعم | نعم |
| 34(ياقة اللحام) | نعم | نعم | لا | نعم | نعم | لا |
| 35 (ويلدينجنيك) | نعم | لا | نعم | نعم | نعم | لا |
| 36(طوق مضغوط برقبة طويلة) | نعم | لا | لا | لا | نعم | نعم |
| 37 (ياقة مضغوطة) | نعم | لا | نعم | نعم | نعم | نعم |

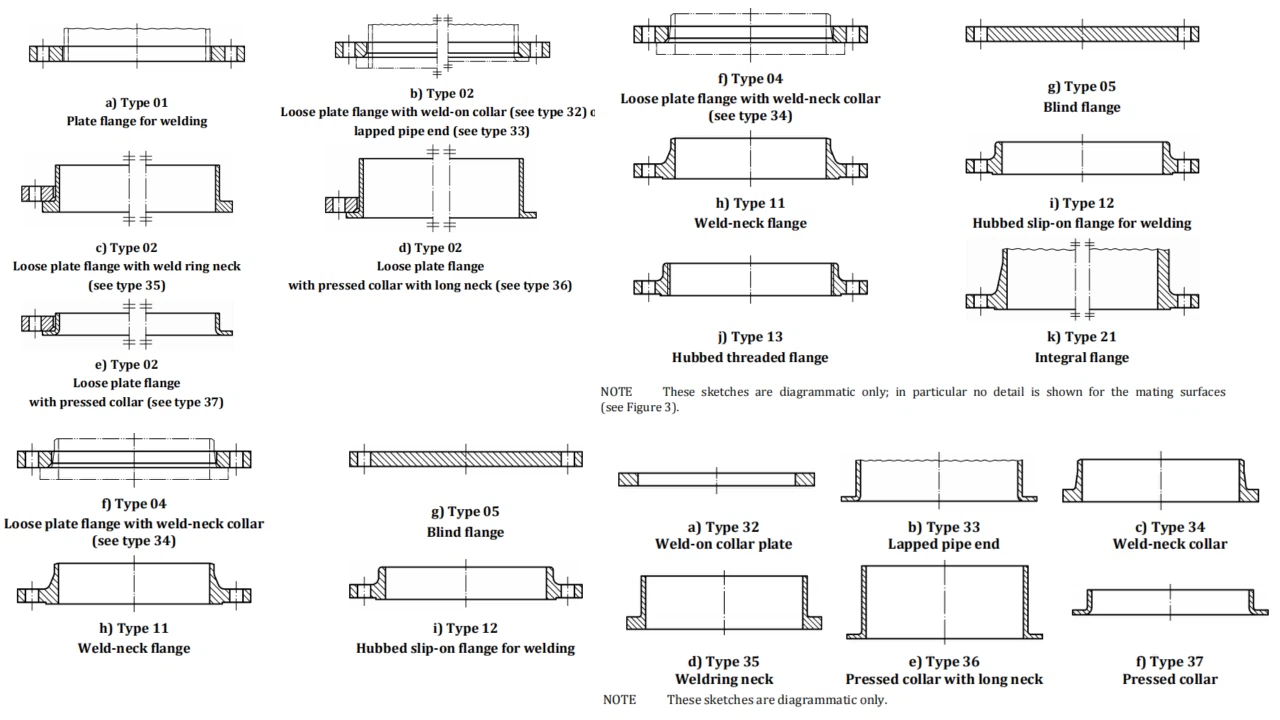

EN 1092-1 أنواع الحواف والأطواق الفولاذية
| EN 1092-1:2018 أنواع الفلنجات والأطواق الفولاذية | |
| اكتب رقم | وصف |
| 1 | شفة لوحة للحام |
| 2 | شفة لوحة فضفاضة مع طوق لوحة ملحومة أو لنهاية الأنبوب الملتف |
| 4 | شفة لوحة فضفاضة مع طوق الرقبة الملحومة |
| 5 | شفة عمياء |
| 11 | شفة عنق اللحام |
| 12 | شفة انزلاقية محورية للحام |
| 13 | شفة مترابطة |
| 21 a | شفة متكاملة |
| 32 b | طوق ملحوم على اللوحة |
| 33 a, b | نهاية الأنابيب ملفوفة |
| 34 b | طوق الرقبة الملحومة |
| 35 b | رقبة اللحام |
| 36 b | طوق مضغوط برقبة طويلة |
| 37 b | طوق مضغوط |
| ملاحظة: تم جعل أرقام النوع غير متتالية للسماح بالإضافات المستقبلية المحتملة. أ هذا جزء لا يتجزأ من معدات الضغط أو أحد المكونات. ب أرقام النوع 32 و33 و35 و36 و37 مخصصة للاستخدام مع فلنجات النوع 02 والنوع رقم 34 للاستخدام مع فلنجات النوع 04. |
|
DIN EN 1092-1 مقابل معيار DIN السابق: فهم الاختلافات في معايير الفلنجة
أنواع وعلامات شفة:
معيار DIN السابق: تم تصنيف الفلنجات باستخدام معايير DIN مثل DIN 2635 وDIN 2633، ولكل منها نوعها ونظام وضع العلامات الخاص بها.
DIN EN 1092-1: يعتمد نظام تصنيف موحد حيث يتم تحديد أنواع الفلنجات بأرقام، مثل النوع 11 للفلنجات ذات الرقبة الملحومة والنوع 05 للفلنجات المسدودة.
تقييمات الضغط:
معيار DIN السابق: تم توحيد الفلنجات بناءً على تقييمات الضغط الاسمي مثل PN6 وPN40.
DIN EN 1092-1: يستخدم نظام ضغط اسمي مشابه (PN) ولكنه موحد في جميع أنحاء أوروبا، مما يضمن الاتساق في تقييمات الضغط للفلنجات.
الحجم وتوافق المواد:
معيار DIN السابق: قد تظل بعض أحجام الحواف من معايير DIN السابقة قيد الاستخدام إلى جانب أحجام DIN EN 1092-1 الجديدة.
DIN EN 1092-1: يقدم أحجام شفة جديدة ربما لم تكن موجودة في معايير DIN السابقة، مما يوفر نطاقًا أوسع من الخيارات للمستخدمين.
الفترة الانتقالية والتعايش:
الفترة الانتقالية: في حين تم استبدال بعض معايير شفة DIN بمعايير DIN EN 1092-1، إلا أن البعض الآخر يستمر في التعايش بسبب تحديات تغيير معايير المنتج طويلة الأمد.
التعايش: قد تتوافق الشفاه مع معايير DIN القديمة، أو معيار DIN EN 1092-1 الجديد، أو كليهما، اعتمادًا على الشركة المصنعة والمتطلبات الإقليمية.
الشفاه DIN EN / DIN
|
تصميم |
وفقا لنوع EN |
وفقا للدين |
|
شفة الرقبة اللحام |
11 |
2627 - 2638 |
|
شفة عمياء |
05 |
2527 |
|
شفة مترابطة |
12 |
2558, 2565 - 2569 |
|
شفة مسطحة |
01 |
2573, 2576 |
|
شفة ملفوفة |
02 |
2641, 2642, 2655, 2656 |
|
شفة ملفوفة |
04 |
2673 – 2676 |
شفة ASME / BS / API
|
تصميم |
أسمي |
|
شفة الرقبة اللحام |
B 16.5 / 16.47 |
|
الشفاه العمياء |
B 16.5 / 16.47 |
|
الشفاه الانزلاقية |
B 16.5 |
|
الشفاه المشتركة اللفة |
B 16.5 |
|
الشفاه مترابطة |
B 16.5 |
|
الشفاه لحام المقبس |
B 16.5 |
|
الشفاه الرقبة اللحام الطول |
B 16.5 |
|
الشفاه الفوهة |
B 16.36 |
|
مشهد أعمى |
B 16.38 |
نماذج الختم (النماذج: أنواع وجوه التلامس)
|
الدين القديم |
|
دين إن 1092-1 |
|
النموذج أ |
بدون وجه مرفوع |
النموذج أ |
|
النموذج ب |
||
|
النموذج ج |
الوجه المرفوع (رz= 160 تحولت ميكانيكيًا) |
النموذج ب1 |
|
النموذج د |
الوجه المرفوع (رz= 40 تحولت ميكانيكيًا) |
|
|
لي |
الوجه المرفوع (رz= 16 تحولت ميكانيكيًا) |
النموذج B2 |
|
النموذج ف |
اللسان حسب DIN2512 |
النموذج ج |
|
النموذج ن |
الأخدود وفقًا لـ DIN 2512 |
النموذج د |
|
النموذج الخامس 13 |
ذكر حسب DIN 2513 |
لي |
|
النموذج ص 13 |
أنثى حسب DIN 2513 |
النموذج ف |
|
النموذج ص 14 |
أنثى حسب DIN 2514 |
النموذج ز |
|
النموذج الخامس 14 |
ذكر حسب DIN 2514 |
النموذج ح |
خشونة السطح (النهاية)
|
تصميم الخشونة (النموذج) |
Ra(بالميكرومتر) |
Rz (بالميكرومتر) |
القاعدة القديمة |
||
|
|
دقيقة. |
الأعلى. |
دقيقة. |
الأعلى. |
|
|
A, B1, E, F |
3.2 |
12.5 |
12.5 |
50 |
Rz 40 - 160 |
|
B2, C, D, G, H |
0.8 |
3.2 |
3.2 |
12.5 |
Rzالأعلى. 16 |
