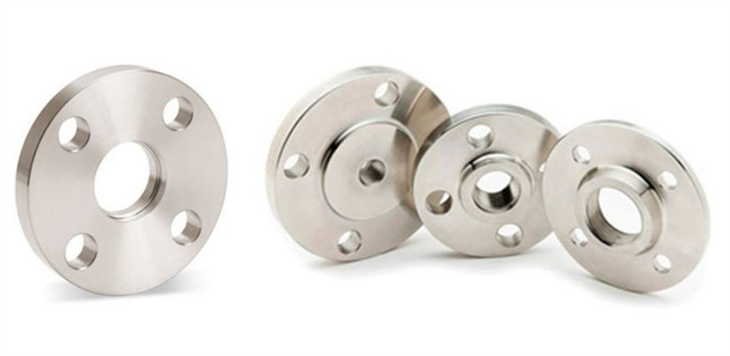

DIN EN 1092-1 فلنجات فولاذية

DIN EN 1092-1 هو معيار أوروبي يحدد متطلبات الفلنجات الدائرية المصنوعة من الفولاذ للأنابيب والصمامات والتجهيزات والملحقات. عنوان المعيار هو "الفلنجات ومفاصلها - الشفاه الدائرية للأنابيب والصمامات والتجهيزات والملحقات، المعينة PN - الجزء 1: الشفاه الفولاذية."



فيما يلي الجوانب الرئيسية للفلنجات الفولاذية DIN EN 1092-1:



نِطَاق:

يغطي المعيار مجموعة واسعة من الفلنجات الفولاذية المستخدمة في أنظمة الأنابيب، ويوفر مواصفات لتصميمها وأبعادها وموادها وتقييمات الضغط.









أنواع الشفاه:



يحدد DIN EN 1092-1 أنواعًا مختلفة من الفلنجات الفولاذية، بما في ذلك الفلنجات الملحومة، والفلنجات المنزلقة، والفلنجات الملولبة، والفلنجات العمياء. كل نوع له ميزات وتطبيقات تصميمية محددة.





EN 1092-1:2018 أنواع الفلنجات والأطواق الفولاذية
اكتب رقم	وصف
1	شفة لوحة للحام
2	شفة لوحة فضفاضة مع طوق لوحة ملحومة أو لنهاية الأنبوب الملتف
4	شفة لوحة فضفاضة مع طوق الرقبة الملحومة
5	شفة عمياء
11	شفة عنق اللحام
12	شفة انزلاقية محورية للحام
13	شفة مترابطة
21 a	شفة متكاملة
32 b	طوق ملحوم على اللوحة
33 a, b	نهاية الأنابيب ملفوفة
34 b	طوق الرقبة الملحومة
35 b	لحام الرقبة
36 b	طوق مضغوط برقبة طويلة
37 b	طوق مضغوط
ملاحظة: تم جعل أرقام النوع غير متتالية للسماح بالإضافات المستقبلية المحتملة. أ هذا جزء لا يتجزأ من معدات الضغط أو أحد المكونات. ب أرقام النوع 32 و33 و35 و36 و37 مخصصة للاستخدام مع فلنجات النوع 02 والنوع رقم 34 للاستخدام مع فلنجات النوع 04.





تعيين الضغط (PN):



يتم تحديد الفلنجات بـ "PN" (الضغط الاسمي) متبوعة بقيمة رقمية تشير إلى معدل الضغط. على سبيل المثال، PN6، PN10، PN16، PN25، PN40، والأعلى هي تسميات ضغط شائعة.



النظام الموحد:



تضع DIN EN 1092-1 نظامًا موحدًا لتحديد وتصنيف الفلنجات الفولاذية داخل الاتحاد الأوروبي. وهذا يعزز الاتساق وقابلية التبادل عبر مختلف التطبيقات والصناعات.



الأبعاد والعلامات:



يوفر المعيار مواصفات تفصيلية لأبعاد الفلنجات، بما في ذلك القطر الخارجي وقطر التجويف والسمك والأبعاد الإجمالية. تضمن متطلبات وضع العلامات التحديد الصحيح والامتثال.





مواد:



تتناول DIN EN 1092-1 المواد المستخدمة في تصنيع الفلنجات الفولاذية. إنه يسمح بمجموعة متنوعة من المواد، بما في ذلك الفولاذ الكربوني، الفولاذ المقاوم للصدأ، وسبائك الفولاذ، بناءً على المتطلبات المحددة للتطبيق.



التطبيقات:



تُستخدم هذه الفلنجات على نطاق واسع في أنظمة الأنابيب عبر صناعات مثل النفط والغاز والكيماويات والبتروكيماويات وتوليد الطاقة والمزيد. تتراوح تطبيقاتها من البيئات المنخفضة إلى الضغط العالي.



التوافقية:



يعزز المعيار إمكانية التشغيل البيني من خلال توفير مجموعة مشتركة من الإرشادات، مما يضمن إمكانية استخدام الحواف الفولاذية المصنعة وفقًا لمعايير DIN EN 1092-1 بشكل تبادلي في أنظمة مختلفة.



يلعب DIN EN 1092-1 دورًا حاسمًا في توحيد الفلنجات الفولاذية، وتسهيل التوصيلات الفعالة والموثوقة في أنظمة الأنابيب عبر أوروبا وخارجها.
